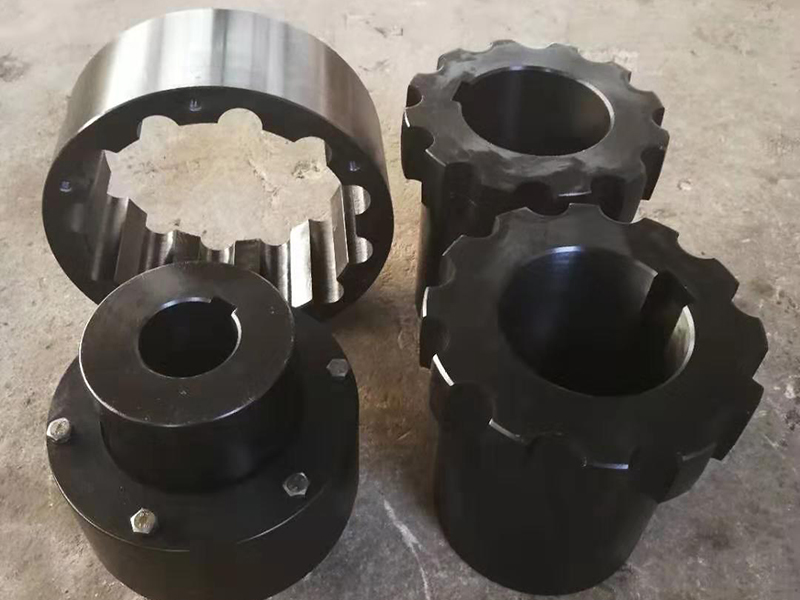

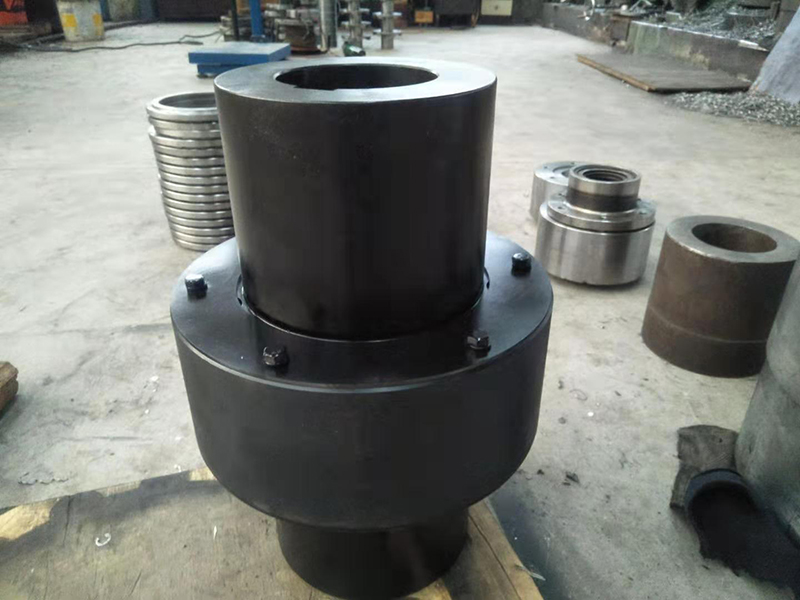

ZL柱銷齒式聯軸器

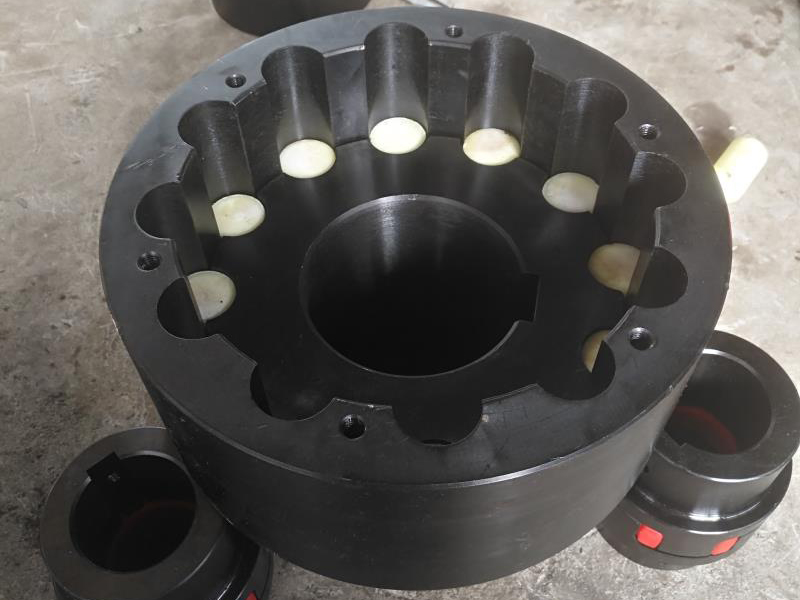

ZL柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中；通過柱銷傳遞轉矩實現兩半聯軸器聯接。...
 |  |  |
ZL柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中；通過柱銷傳遞轉矩實現兩半聯軸器聯接。
該聯軸器具以下特點：
1、傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。
2、與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。
3、維修方便，壽命較長，拆下?lián)醢寮纯蓳Q尼龍柱銷。
4、尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。
ZL柱銷齒式聯軸器基本性能參數和主要尺寸mm
主要尺寸D：
| 型 號 | 公稱轉距 Tn /N·m | 許用轉速[n] r/min | 軸孔直徑 | 軸孔長度 | D | B | S | 轉動慣量 kg.㎡ | 質量 Kg |
| Y，J1 | |||||||||
| d1,d2，dz | L、L1 | ||||||||
| ZL1 | 100 | 4000 | 12-24 | 27-52 | 76 | 42 | 2.5 | 0.0004 | 0.86 |
| ZL2 | 250 | 4000 | 16-32 | 30-82 | 92 | 50 | 2.5 | 0.003 | 3.23 |
| ZL3 | 630 | 4000 | 25-42 | 44-112 | 118 | 69 | 3 | 0.011 | 6.57 |
| ZL4 | 1600 | 4000 | 40-60 | 84-142 | 158 | 89 | 4 | 0.046 | 14.8 |
| ZL5 | 4000 | 4000 | 50-80 | 84-172 | 192 | 89 | 4 | 0.114 | 24.8 |
| ZL6 | 6300 | 3300 | 60-95 | 107-172 | 230 | 111 | 5 | 0.28 | 42.5 |
| ZL7 | 10000 | 2900 | 70-110 | 107-212 | 260 | 113 | 5 | 0.56 | 66.3 |
| ZL8 | 16000 | 2500 | 80-130 | 132-252 | 300 | 136 | 6 | 1.21 | 107.3 |
| ZL9 | 25000 | 2300 | 90-150 | 132-252 | 335 | 149 | 7 | 1.98 | 140.9 |
| ZL10 | 31500 | 2100 | 100-170 | 167-302 | 355 | 151 | 8 | 2.85 | 180.9 |
| ZL11 | 40000 | 2000 | 110-180 | 167-302 | 380 | 170 | 8 | 3.9 | 219.3 |
| ZL12 | 63000 | 1700 | 130-200 | 202-352 | 445 | 183 | 8 | 9.2 | 371.4 |
| ZL13 | 100000 | 1500 | 150-240 | 202-410 | 515 | 218 | 8 | 15.6 | 470.0 |
| ZL14 | 125000 | 1400 | 170-260 | 242-410 | 560 | 218 | 8 | 27.8 | 708.0 |
| ZL15 | 160000 | 1300 | 190-300 | 282-470 | 590 | 238 | 10 | 33.4 | 768.0 |
| ZL16 | 250000 | 1000 | 220-340 | 282-550 | 695 | 262 | 10 | 69.9 | 1169 |
| ZL17 | 315000 | 950 | 240-380 | 330-550 | 768 | 282 | 10 | 122.7 | 1664 |
| ZL18 | 400000 | 850 | 250-420 | 330-650 | 860 | 300 | 13 | 202.7 | 2193 |
| ZL19 | 630000 | 750 | 280-450 | 380-650 | 970 | 320 | 14 | 341.2 | 2901 |
| ZL20 | 1000000 | 650 | 320-500 | 380-650 | 1156 | 351 | 15 | 710 | 4251 |
| ZL21 | 1600000 | 530 | 380-630 | 450-800 | 1440 | 355 | 18 | 1948 | 7514 |
| ZL22 | 2000000 | 500 | 420-750 | 540-900 | 1520 | 396 | 19 | 2931 | 10148 |
| ZL23 | 2500000 | 460 | 480-850 | 540-1000 | 1638 | 430 | 20 | 4379 | 13026 |
