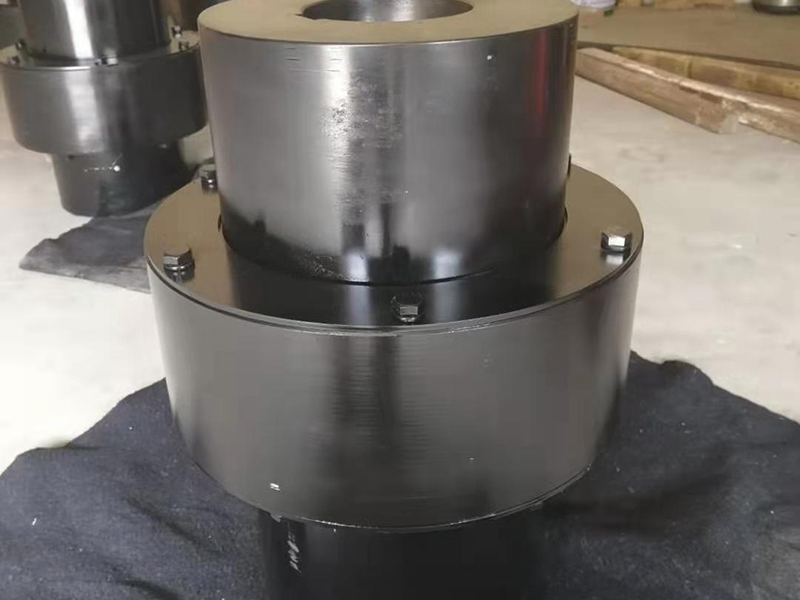

ZL型柱銷齒式聯軸器

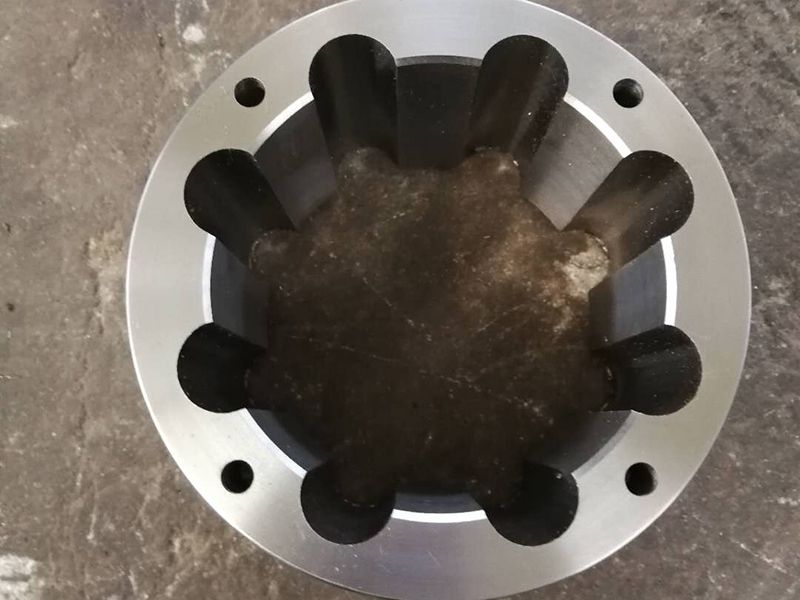

ZL型柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中；通過柱銷傳遞轉矩實現兩半聯軸器聯接。該聯軸器具以下特點：

（1）傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。

（2）與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。

（3）維修方便，壽命較長，拆下?lián)醢寮纯蓳Q尼龍柱銷。

（4）尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。

ZL型柱銷齒式聯軸器基本性能參數和主要尺寸mm

主要尺寸D：60mm

D1:28mm

B:38mm

間隙S：2mm

許用軸孔：12、14、16、18、19、20、22、24

軸孔長度Y：32、42、52

J1：27、30、38

公稱轉矩Tn：100N.m

許用轉速n：4000r/min

轉動慣量I：0.0004Kg.㎡

重量范圍：0.86Kg
