WH型十字滑塊聯軸器

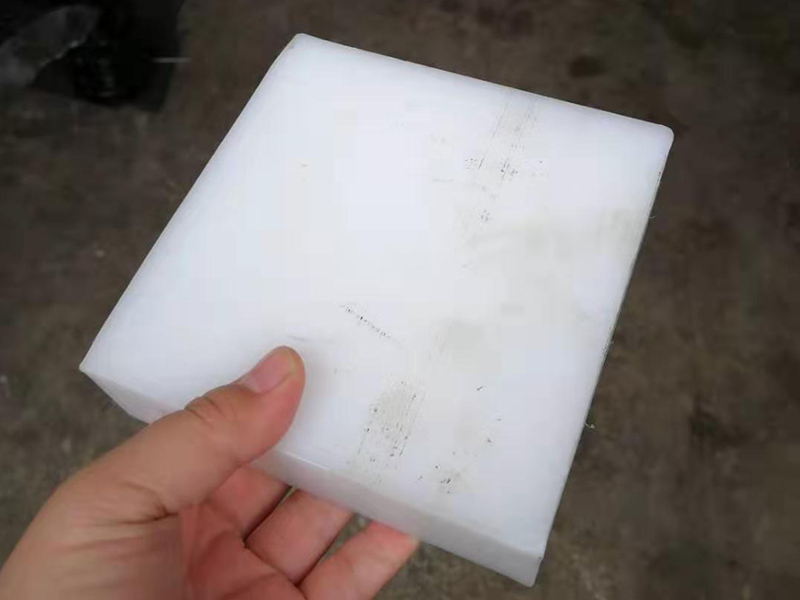

滑塊聯軸器又名金屬十字滑塊聯軸器，其滑塊呈圓環形，用鋼或合金制成，十字滑塊聯軸器適用于轉速較低，傳遞轉矩較大的傳動?；瑝K聯軸器是由兩個軸套和一個滑塊組成?；瑝K作為一個傳遞扭矩的元件，通常由工程塑料制成，情況下可選擇其它材料，比如金屬材料。

聯軸器零件的材料可用45鋼，從而增大動載荷及磨損。因此選用時應注意其工作轉速不得大于規定值。這種聯軸器一般用于轉速250r/min，軸的剛度較大，且無劇烈沖擊處。

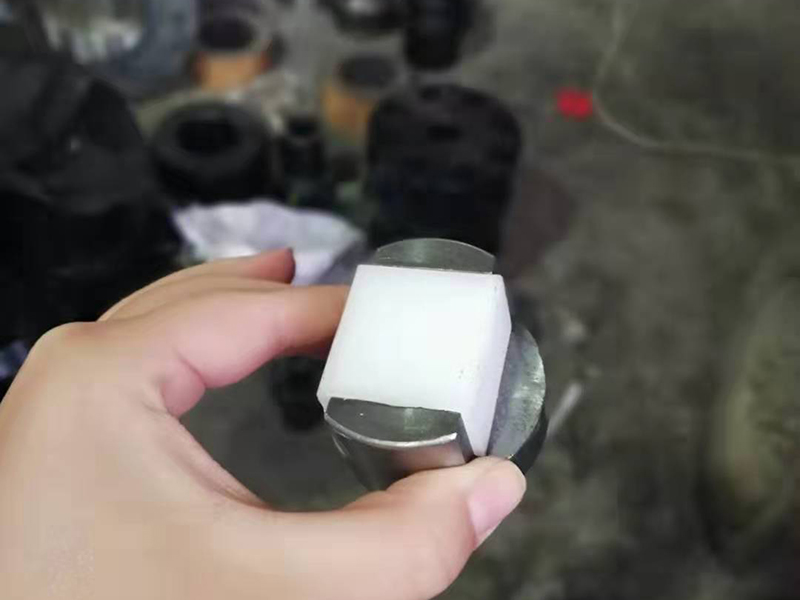

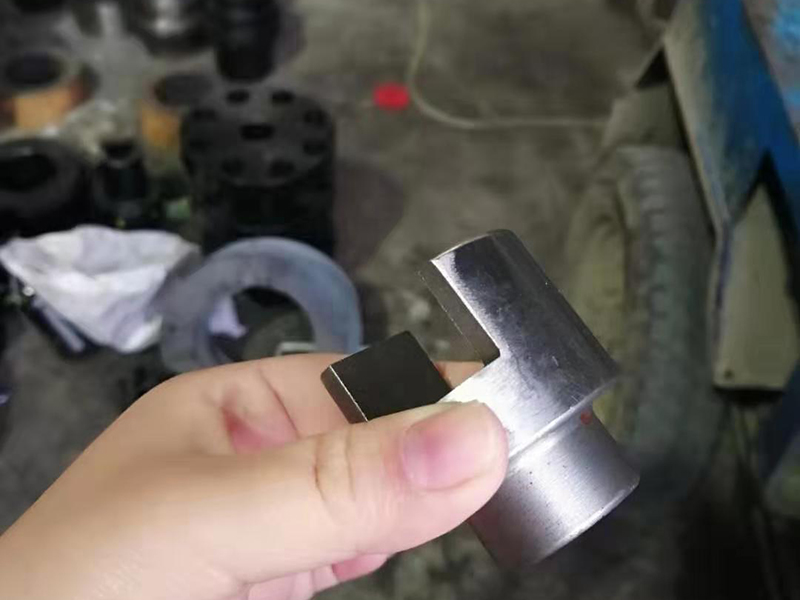

●滑WH型十字滑塊聯軸器與十字滑塊聯軸器結構相似，不同之處在于中間十字滑塊為方形滑塊，利用中間滑塊在其兩側半聯軸器端面的相應徑向槽內滑動，以實現兩半聯軸器聯接。該聯軸器噪聲大，效率低，磨損快，一般盡量不選用，只有轉速很低的場合，本標準所規定的滑塊聯軸器，適用于油泵裝置或其它傳遞扭矩較小的場合，具有補償兩軸相對偏移量，減震和緩沖性能；其工作溫度為-20~70°C。傳遞公稱扭矩為16~500N.m。

●許用補償量：軸向△x=1~2mm，徑向△y≤0.2mm，角向△α≤40′。

WH型十字滑塊聯軸器可電機自動控制過程中軸間附加載荷，固定式本體內部采用花鍵進行滑移，滑移式本體內部的內外套能在軸向作相對滑移；該聯軸器能實現滑移與轉動一體化；在等回轉達直徑情況下，短尺寸遠小于十字軸。提高載荷在工作面上分布的均勻性，能傳遞較大的轉矩，但彈性稍有降低。
